电子塑胶骨架的作用是什么

【作者】青州恒捷电子有限公司【时间】 2020-02-20 13:46:54 【点击数】

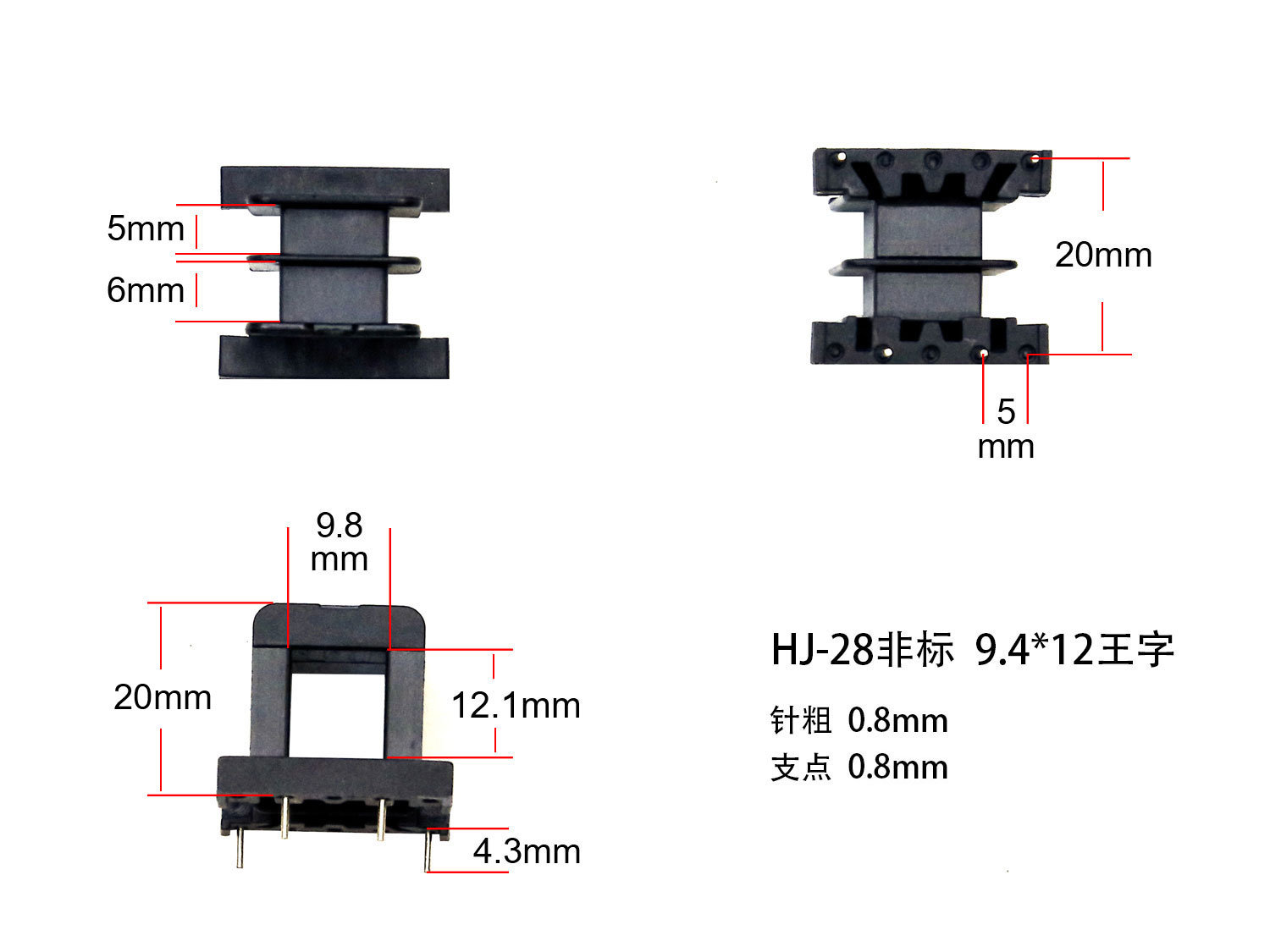

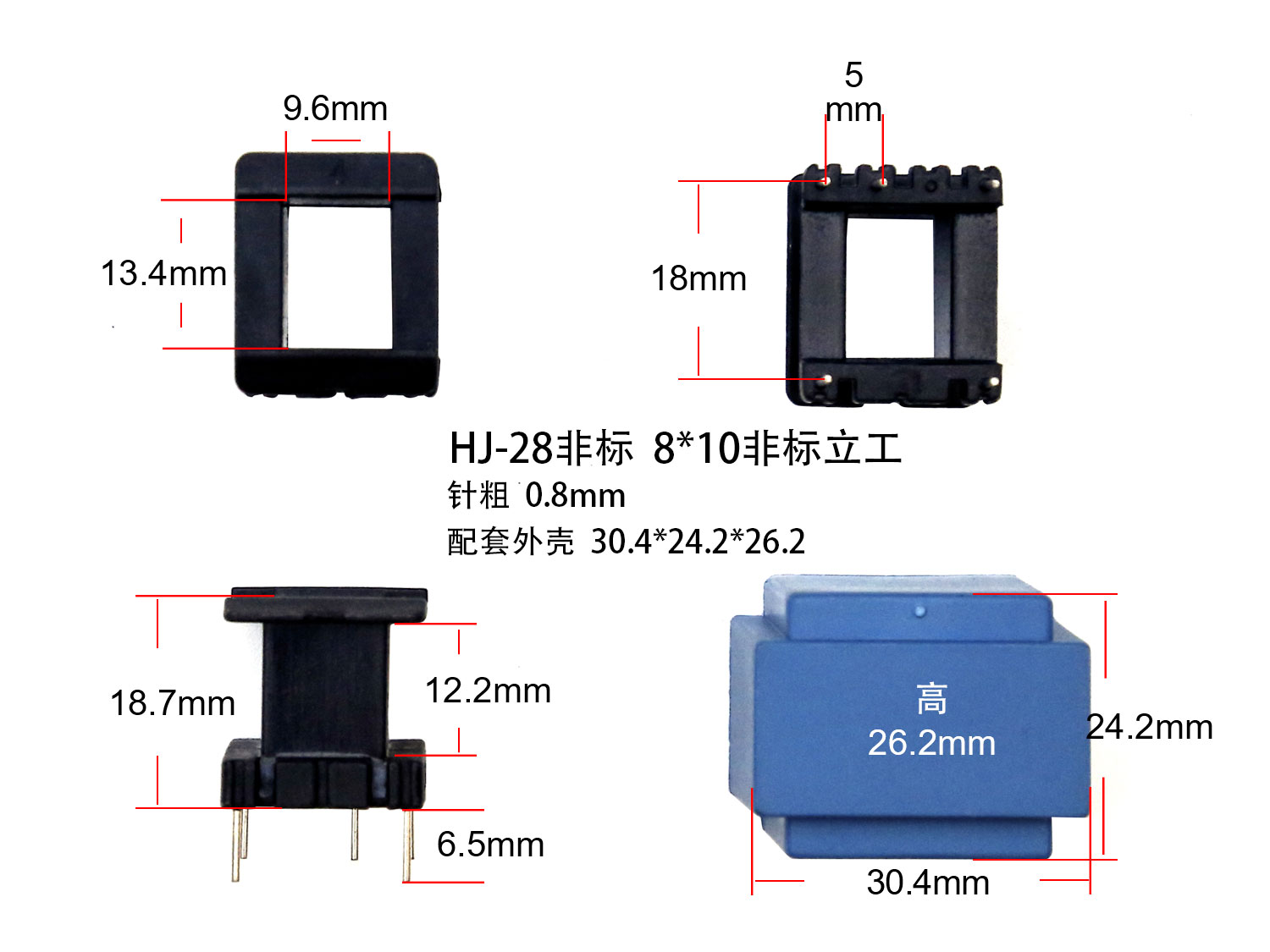

电子塑胶骨架种类型号多，有的是挡墙高度不一样，有的是绕线槽尺寸不同，即使是关键的尺寸PIN距和排距，也不一样。电子塑胶骨架都有哪些作用呢？

1、为铜线提供缠绕的空间，

2、固定磁芯。

3、电子塑胶骨架中的线槽为生产绕线时提供过线的路径。

4、电子塑胶骨架中的金属针脚为铜线缠绕的支柱；经过焊锡后与PCB板相连接，在变压器工作时起到导电的作用。

5、电子塑胶骨架底部的挡墙，可使变压器与PCB板产生固定的作用；为焊锡时产生的锡堆与PCB板，和磁芯与PCB板，提供一定距离空间；隔离磁芯与锡堆，避免发生耐压不良。

6、电子塑胶骨架中的凸点、凹点或倒角，可决定变压器使用时放置方向或针脚顺序。
